マイクロ波加熱による木材の曲げ加工
1. ラクウショウのマイクロ波照射（200Ｖ，2.4kW）による曲率半径5ｃｍの曲げ木加工
2. 曲げ加工の状況（テ―ダパイン）
3. 曲げ木の木口断面の形状変化
4. テ―ダマツ曲げ木（ｒ：3ｃｍ）の引張側の木口断面
5. テ―ダマツ曲げ木（ｒ：3ｃｍ）の圧縮側細胞壁のアコーディオン変形
6. テ―ダマツ曲げ木（ｒ：3ｃｍ）の圧縮側細胞壁の変形
7. テ―ダマツ曲げ木（ｒ：3ｃｍ）の圧縮側細胞壁の拡大

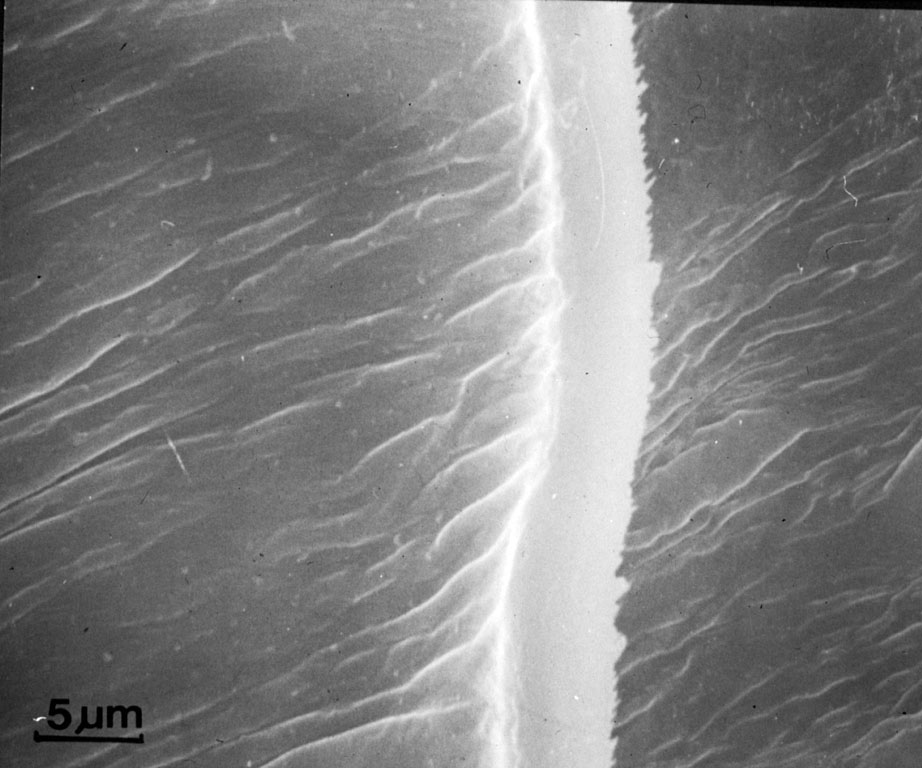

8 テ―ダマツ曲げ木（ｒ：3ｃｍ）の圧縮変形とＳ２のミクロフィブリル配列
9. テ―ダマツ曲げ木（ｒ：3ｃｍ）の圧縮側より内側部位での細胞壁の変形
10. テ―ダマツ曲げ木（ｒ：3ｃｍ）の中立軸付近のらせん状肥厚
11. テ―ダマツ曲げ木（ｒ：10ｃｍ）の圧縮側細胞壁の変形
12. テ―ダマツ曲げ木（ｒ：15ｃｍ）の圧縮側細胞壁の変形
13. テ―ダマツ曲げ木（ｒ：3ｃｍ）を変形回復させた材の細胞壁の状況
14. ヒノキ曲げ木（ｒ：7ｃｍ）の細胞壁の圧縮変形
15. ヒノキ曲げ加工後の回復材
16. スギ曲げ木（ｒ：10ｃｍ）の細胞壁の圧縮変形
17. スギ曲げ木（ｒ：10ｃｍ）の細胞壁の圧縮変形の拡大
18. ラクウショウ曲げ木の圧縮側の内側
19. コノテガシワ（ｒ：5ｃｍ）曲げ木の晩材部における細胞壁の変形
20. コノテガシワのアテ材曲げ木の細胞壁変形
21. 圧縮破壊線
22. 圧縮破壊線の拡大
